70-200TPH 鉭鈮寶石金銀鎢鉛鋅汞礦選礦設備方案-單機版流程概述
原料通過工程車輛送入振動料倉,首先篩選出大于10CM的廢料,小于10CM的由輸送機送入絞洗篩內進行清洗,然后進入滾筒篩內進一步清洗并且篩選分級:
<6mm的細料由一臺沙泵打入離心機內進行選礦作業,廢料由排廢管道排出至廢料區域;精料會在到達預訂時間后自動由精料管道排出。
6-10mm的粗料由溜槽排入一臺跳汰機內進行選礦作業,廢料排入廢料區域。
名稱 Production |
規格 Specification |
數量 Quantity |
功率 Power |
單價 Unit price |
總價 Total price |
備注 Remark |

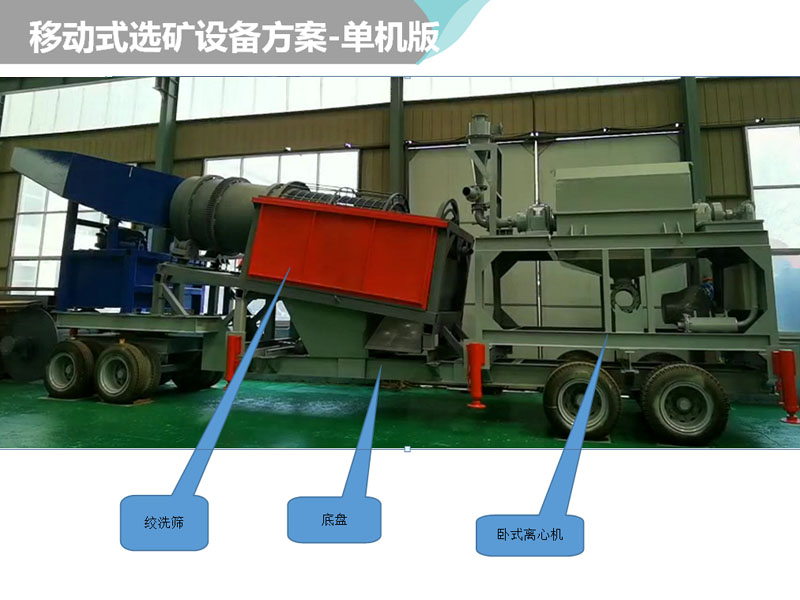

移動式離心選礦設備(單機版) |
1. 底盤:底盤chassis: 四軸16條9.00-2#輪胎; 2. 牽引&轉向系統1套
3. 振動料倉:2000*2200mm,上層間距10CM縱向鋪設輕軌 篦條,篩分出大于10CM物料; 4. 絞洗筒:直徑1.3米,長2.2米,內含多條鉸刀從頭部覆蓋至尾部 5. 滾筒篩:內徑1.3米,外徑1.6米,凈篩網長度3米
6. 離心機:1200#臥式全自動排礦離心機1臺 7. 沙泵&料箱:6寸沙泵+18.5KW電機+料箱=1套 8. 上料桿:皮帶寬度600mm,3KW電動滾筒驅動
9. 液壓站功率:5.5KW |
1套 |
|
|
|
|
跳汰機 |
跳汰室形狀:矩形 跳汰室面積:8m2 沖 程:M20、M25、M30 沖 次: 60-120次/分 給礦粒度: 小于10mm 補加水量:150-220立方/小時 補加水壓力:不小于0.1Mpa 處理量: 10~25噸/h 電機功率: 5.5Kw×3臺 外形尺寸:6024×2010×2610 重量: 5400KG 處理量有可能超出參數。 傳動方式:叁傳動。 排礦方式:篩下排礦。 |
1臺 |
|
|
|
|
跳汰機牽引雪橇式底座 |
|
1套 |
|
|
|
|
潛水泵 |
|
1臺 |
|
|
|
不含管道 |
離心水泵 |
|
1臺 |
|
|
|
不含管道 |
配電柜 |
|
1套 |
- |
|
|
含至設備電機線,不含電纜線 |
總功率 |
約90KW |
|||||
出廠價格 |
稅前¥:15053659999來電索要(不含發電機組、運費,稅率13%) |
名稱 Production |
規格 Specification |
數量 Quantity |
功率 Power |
單價 Unit price |
總價 Total price |
備注 Remark |
柴油泵組 |
柴油機+6寸泵 |
1臺 |
|
|
|
選配 |
出廠價格 |
稅前¥:15053659999來電索要(不含運費,稅率13%) |
